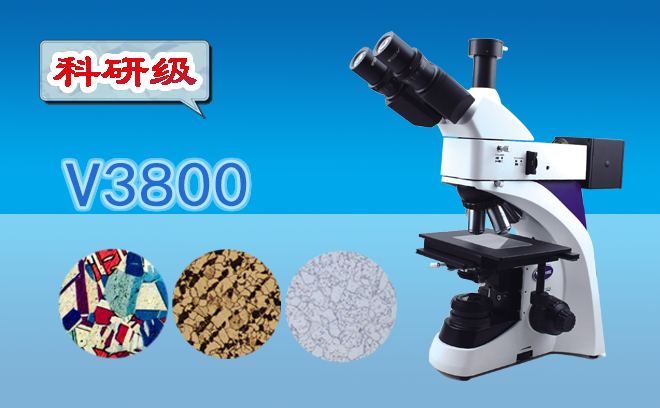

金相顯微鏡作為材料表征的核心工具，廣泛應用于金屬、陶瓷、復合材料等領域的組織分析與缺陷檢測。然而，設備精度直接決定了分析結果的可靠性。本文將從校準原理、操作步驟到維護要點，系統分享金相顯微鏡的校準方案，助力實驗室提升檢測數據可信度。

一、校準的核心目標：確保三大精度指標

分辨率校準：
通過標準樣品（如USAF 1951分辨率板）驗證顯微鏡能否清晰分辨Z小線對。例如，G端金相顯微鏡應能識別1μm線寬的第四組第六元素，若實際表現低于標稱值，需檢查物鏡或光源系統。

放大倍數校準：
使用帶有已知尺寸網格的標定片，在100X、500X等關鍵倍數下測量實際視場尺寸。若偏差超過2%，需調整變倍體或校準軟件參數。

圖像均勻性校準：
通過空白載玻片或熒光標定片檢測光照均勻性，要求中心與邊緣亮度差異≤5%，避免因光照不均導致組織形貌誤判。

二、校準前準備：工具與環境雙保障

必備工具清單：

標準樣品：USAF分辨率板、NIST標定片、金相標樣（如ASTM E768標準）

測量設備：千分尺、激光干涉儀（用于高精度位移校準）

輔助工具：無塵棉簽、異丙醇、鏡頭紙（避免纖維殘留）

環境控制要求：

溫度：20±2℃，濕度：40%-60%RH（減少熱脹冷縮影響）

振動：≤0.5μm（建議使用氣浮平臺或防震臺）

光照：避免直射光干擾，采用暗場照明模式校準

三、分步校準流程：從光學系統到成像鏈路

1. 光源系統校準

步驟：

調節科勒照明：通過聚光鏡對中螺絲使視場光闌清晰成像于標定片表面

亮度校準：使用光功率計測量光強，確保不同倍數下光通量波動≤3%

常見問題：

現象：圖像邊緣發暗

解決方案：微調聚光鏡高度或更換老化鹵素?zé)簦ńㄗh每1000小時更換）

2. 機械系統校準

X-Y載物臺精度：
在標定片上標記A、B兩點（間距10mm），移動載物臺后復測，誤差應≤1μm

Z軸調焦重復性：
連續10次調焦至同一標定線，記錄焦平面位置波動，要求≤0.5μm

3. 圖像系統校準

像面傾斜校正：
拍攝傾斜標定片，通過軟件分析圖像變形率，調整C接口法蘭盤至傾斜度≤0.1°

色彩還原校準：
使用24色色卡對比實際成像，通過白平衡與Gamma調整使ΔE值≤2（CIEDE2000標準）

四、校準后驗證：數據驅動的質量控制

重復性測試：
對同一標樣連續拍攝10次，計算晶粒度評級（如ASTM E112標準）的標準偏差，要求≤0.5級

再現性測試：
不同操作員使用同一設備測量硬度壓痕對角線，結果差異應≤5%

期間核查：
建議每季度使用快速核查標樣（如帶已知夾雜物的鋼樣）進行抽檢，確保設備持續穩定

五、校準誤區與解決方案

六、維護建議：延長校準周期的實戰技巧

日常清潔：

物鏡：使用專用鏡頭筆以“畫圈法”清潔，避免直接擦拭

載物臺：每次使用后用壓縮空氣除塵，防止金屬碎屑劃傷表面

預防性維護：

每半年檢查所有螺絲緊固度，防止機械漂移

建立校準檔案，記錄環境參數與調整數據，便于趨勢分析

從光源調節到軟件參數優化，金相顯微鏡的校準是一項涉及光學、機械、電子的多學科工程。通過標準化流程與預防性維護，實驗室可將校準周期延長至6-12個月，同時確保檢測結果滿足ISO 17025等質量體系要求。無論是失效分析還是新品研發，**的校準都是數據可信度的首要保障。
